碳辊
碳导辊 Carbon Guide Roll (专利 第 10-1253727号)
碳导辊使用轻量碳材料，碳素和强度优秀，属于可同时实现轻量、高强性、高危险旋转数的特殊辊。
主要应用于液晶、薄膜的制造、印刷、造纸等的范围，通过提高生产质量和生产速度、减少不良率，可贡献于高生产效率与高附加价值的创造。
还有，通过轻量化开发实现了更加稳定的超高速旋转力，通过尖端加工设备的超精密加工，防止因多种表面加工而出现的面料皱褶的同时，还能提高产品的质量。
-

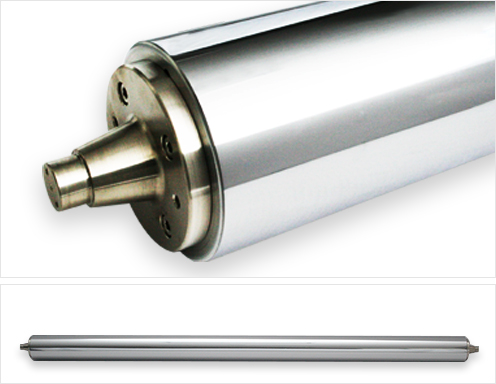

Tubing Plating Polishing Carbon Roll
-

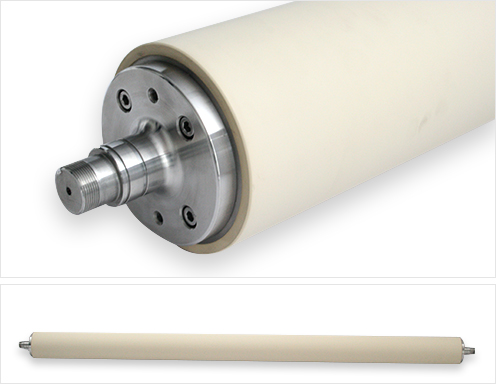

Rubber Sheath Carbon Roll
特点
- 和其他金属辊一样可以进行多种表面加工。
- Hcr(镀铬)镀金, Nickel(镀镍)镀金 等
- Crown与反 Crown加工，grove加工
- 多种橡胶包皮处理
- 陶瓷溶剂
- 具有微米(㎛)单位的辊旋转精密度。
- 通过超高速旋转实现高精密度
- 高温耐热性优秀。
- 抑制由高温不平衡的热膨胀
- 金属套管材料
- SUS, A/L
-
金属端部辅材料
碳管
(CFRP)金属套管
主要规格
| 区分 | SUS与A/L管镀金研磨辊 | 橡胶包皮辊 |
|---|---|---|
| 外径 (Φ) | Φ50 ~ Φ180 以上 | Φ140 ~ Φ180 以上 |
| 全长(mm) | MAX 3,500mm | MAX 6,000mm |
精密度
| 不圆度/平直度 | 粗糙度（第一次、第二次镀金研磨） | 镀金厚度 (微米) |
|
|---|---|---|---|
| 抛光 | 超精加工 | ||
| ±1/100mm 以下 | 0.3S 以下 | 0.2S 以下 | 100㎛ ~ 150㎛ |
每个材料导辊制作比较（分布荷重20Kg/m）
| 材 料 | 外径(mm) | 内径(mm) | 면장(mm) | 重量(Kg) | 弯曲(mm) | 转动惯量(Kg.㎡) | 旋转速度(m/min) |
|---|---|---|---|---|---|---|---|
| 钢 | 140 | 130 | 2,000 | 43 | 0.08 | 0.72 | 1,010 |
| 铝 | 21 | 0.16 | 0.32 | 1,000 | |||
| 碳 | 17 | 0.06 | 0.24 | 2,330 |
