グラビア印刷ロール
カーボンガイドロール Carbon Guide Roll (特許第10-1253727号)
カーボンガイドロールは、非常に軽いカーボン素材を使用して、弾性と強度に優れ、軽量、 高剛性、高リスク回転数を同時に実現可能な特殊ロールです。主に液晶、フィルム製造、印刷、製紙など、幅広い分野で使用されており、生産品質の向上、生産速度の向上および不良率の低減などを通じた高生産性、高付加価値の実現に大きく貢献する製品です。
また、軽量化開発により、さらに安定した超高速回転力を実現し、高度な加工設備による超精密加工で、さまざまな表面加工を通じて生地のシワ防止および不良率を減少させ、製品の品質を向上することができます。
-

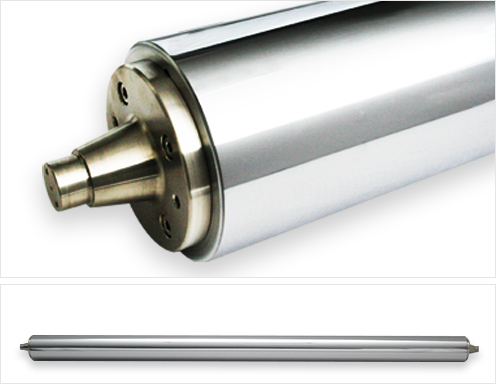

チューブメッキ研磨カーボンロール
(Tubing Plating Polishing Carbon Roll) -

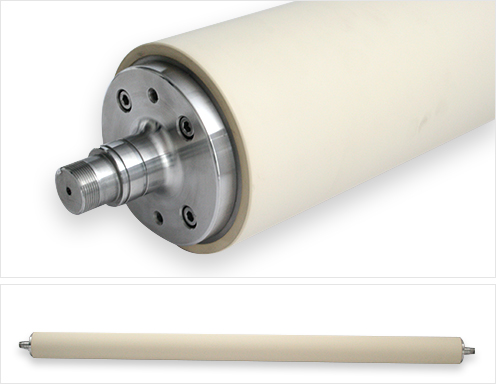

ゴム被覆カーボンロール
(Rubber Sheath Carbon Roll)
特徴
- 既存の金属ロールなどさまざまな表面加工が可能です。
- Hcr(クロム)メッキ、Nickel(ニッケル)メッキなど
- クラウンおよび逆クラウン加工、グローブ(Grove)加工
- さまざまなゴム被覆(ライニング)処理
- セラミック溶剤
- ミクロン(㎛)単位のロール回転精度があります。
- 超高速回転による高い精度を実現
- 優れた高温耐熱性を発揮します.
- 高温での不均衡な熱膨張を抑制
- 金属スリーブ素材
- SUS, A/L
-
金属端部部材
カーボンパイプ
(CFRP)金属スリーブ
主な規格
| 区分 | SUSおよびA/Lチュービング・メッキ研磨ロール | ゴム被覆(ライニング)ロール |
|---|---|---|
| 外径 (Φ) | Φ50 ~ Φ180以上 | Φ140 ~ Φ180以上 |
| 全長(mm) | MAX 3,500mm | MAX 6,000mm |
精度
| 真円度/直進度 | 照度(1、2次メッキ研磨) | メッキの厚さ (ミクロン) |
|
|---|---|---|---|
| ポリッシング | スーパーフィニッシング | ||
| ±1/100mm以下 | 0.3S以下 | 0.2S以下 | 100㎛ ~ 150㎛ |
素材別ガイドロールの製作比較(分布荷重20kg/ｍ)
| 素材 | 外径(mm) | 内径(mm) | 面長(mm) | 重量(Kg) | たわみ(mm) | 慣性モーメント(Kg.㎡) | 回転速度(m/min) |
|---|---|---|---|---|---|---|---|
| スチール | 140 | 130 | 2,000 | 43 | 0.08 | 0.72 | 1,010 |
| アルミニウム | 21 | 0.16 | 0.32 | 1,000 | |||
| カーボン | 17 | 0.06 | 0.24 | 2,330 |
