ゴムロール

ゴムロール Rubber Roll

印刷機用ゴムロールは、表面にゴム材質の材料を被せて加工したロールです。ゴムの材質は、使用用途に応じて製作が可能であり、主にSEP(EPDM+シリコン)、 EPDM(Ethylene Propylene Diene M-class)、NBR(Nitrile-Butadiene Rubber)、ウレタン (Urethane)、RTV(Room Temperature Vulcanizing)などが使われます。 ゴムロールは、耐熱性、耐油性、離型性などを考慮して、フィルムの印刷分野に多く適用されています

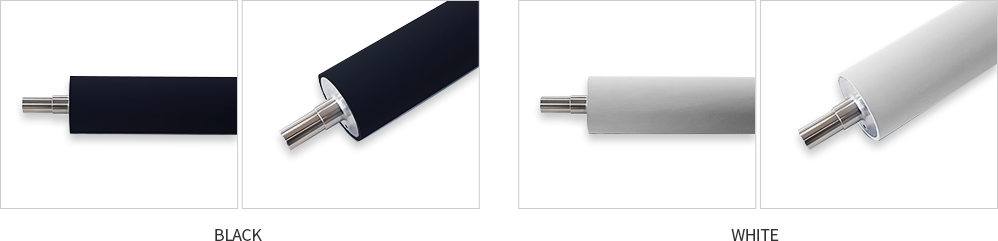

  • ゴムロール(EPDM)

    ゴムロール(RTV)

物性
原料名 比重 引張強さ
(kg/㎠)
伸張率
(%)
硬度 使用温度
(℃)
NBR 0.96 30~300 200~600 30~80 40~120
Silicon 1.2 40~80 500 30~80 190
EPDM 1 230 600 70 150
Urethane 1.1 17.5㎛ 70~300 700 50~100
製品別ゴムの特性
NBR(Nitrile-Butadiene Rubber)
耐油性の代表的な合成ゴムとして、耐熱性、耐薬品性、耐摩耗性、機械的性質などの優れた特性を兼ね備えている.
そして、加工性、作業性に優れ、各種印刷機、繊維機械、木工機械、製紙製鉄など産業全般に最も広く使用されている.
シリコン (Silicon Rubber)
耐熱性、耐寒性に非常に優れたゴムである。特に、他のゴムに比べて耐熱性が良く、高温に代表的に使用される.
耐熱性だけでなく、耐候性、耐薬品性、伸び率などが良く、他の合成ゴムに比べて離型性、反発弾性に優れ、フィルム生産加工の多様な用途に使用されている.
エンボス機やカレンダー機でP.V.C生産に使用すると、合成ゴムよりも艶消し効果を得ることができる.
EPDM(Ethylene Proplene Diene Monomer)
耐薬品性の代表的なゴムで、耐熱性、反発弾性は優れている反面、摩耗性が若干劣るのが短所だが、耐老化性、耐オゾン性、耐酸性、耐水性、耐寒性などに優れ、耐薬品性が要求されるコーティングロール、印刷ロール、現像ロール、腐食ロールなどに広く使用される
耐熱性も優れているだけでなく、P.V.Cの離型性にも優れ、シートの生産、カレンダーやエンボス機にも多く使用される
ウレタン(Urethane)
ウレタンゴムは、液状ゴムで作業され、耐摩耗性、機械的性質が優れており、車輪などの産業用ロールの分野で多く使用される
耐摩耗性は非常に高いが、薬品性と熱に弱いという短所がある。低硬度では溶剤性に優れた製品が開発され、コーティングロールとして使用されている
RTV(Room Temperture Vuicanizing)
液状シリコンとも呼ばれ、液状ゴムとして注液と硬化剤で構成されて、主に型取り作業に使用するが、ゴムロールに適用して、合成ゴムとシリコン・ロールで問題点として提示された離型性を補強し、シート継ぎ目を完全に解決した
耐熱耐寒性は、シリコンと似ていて、離型性、非粘着性、D.O.P溶剤に対する抵抗力などが、他のゴムやシリコンよりも優れており、シートやフィルムの生産に適しており、つや消し効果も非常に優れている
