エアーシャフト

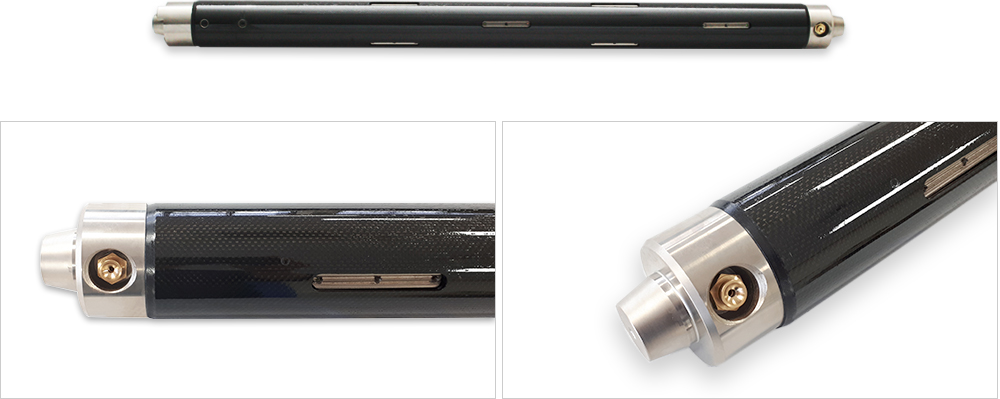

カーボンエアシャフ Carbon Air Shaft (特許第10-1499638号)
カーボンエアシャフトは、一般的に使用されるエアシャフト・ボディの材質(A/L,S/T)の代わりに、カーボン素材を適用することにより、軽量、高剛性、高速回転数を同時に実現した特許製品です.
特に、重量が非常に軽いカーボン素材を使用することで、作業者の着脱が容易で、生産スピードアップなど、生産性の向上に大きく貢献することができる画期的な製品です.
また、スチール(S/T)、またはアルミニウム(A/L)素材のエアシャフトよりも弾性と強度に優れ、重い生地の荷重にも曲がったり破損する現象なしに長期間使用することができます.

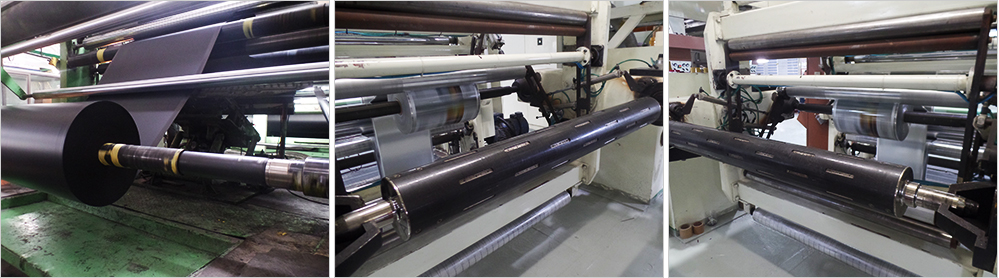

カーボン エアシャフト装着
素材別製作の比較(原反荷重1000kg=1トン基準)
素材 | 規格(外径×内径 | 重量(Kg) | たわみ量(mm) | 原反荷重(Kg) |
---|---|---|---|---|
スチール | (3 inch)Φ75 X 2200L | 50 Kg | 12 mm | 800Kg ~ 1500Kg |
アルミニウム | 22 Kg | 250 mm | 300Kg ~ 500Kg | |
カーボン | 17 Kg | 6 mm | 1500Kg 以下 |
